電機的分類及其電機測試方法的歷史改進

一、電機的分類

電機是指依據電磁感應定律實現電能轉換或傳遞的一種電磁裝置，它的主要作用是把電能轉換為機械能，作為用電器或各種機械的動力源。目前電機可以分為兩類，一類是需要驅動器驅動的，包括無刷電機、伺服電機、變頻；另一類就是比較傳統的電機，不用驅動器驅動的，只要給個直流電或者工頻交流電就能驅動的，像直流電機、三相/單相異步電機，圖1為電機的分類。

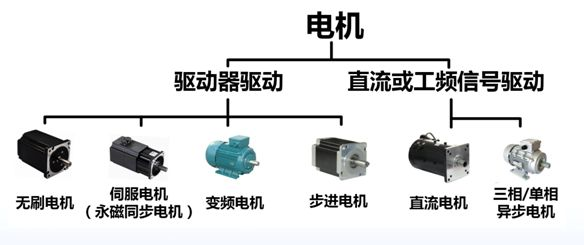

圖1 電機的分類

二、電機傳統的測試方法

測功機是電機的主要測量設備，最初測功機只是針對電機的輸入電壓、電流、輸出轉速、扭矩進行測量，計算出電機的輸入輸出功率和效率。但隨著電機行業的飛速發展，電機測試項目越來越多，傳統的測功機已無法滿足測試需求。圖2為傳統的測功機。

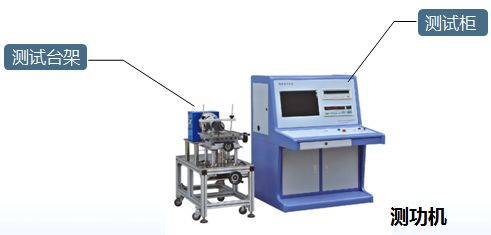

圖2 傳統的測功機

傳統的測功機所存在的問題如下所述：

加載、測試響應慢，只能滿足穩態測試需要，無法實現瞬態參數測量；

僅支持三相電信號測量，無法實現對電機及電機驅動器的系統性聯調測試；

精度與帶寬不足，無法滿足電機變頻控制PWM信號的測試需要；

電參數測試方面且不具備分析功能，無法對諧波、不平衡度等參數進行測量。

三、當前現代電機測試方法

隨著電機行業的飛速發展，電機測試項目越來越多，測功機的功能也隨之豐富起來，電機行業當前需要對電機與驅動器進行完整的測試與性能分析，電機性能分析，驅動器分析以及對控制特性瞬態波形與控制響應的分析，傳統的測功機是無法做到的，電機測試可以分為兩大類，即工廠試驗和研發試驗，圖3為電機行業測試的新需求。

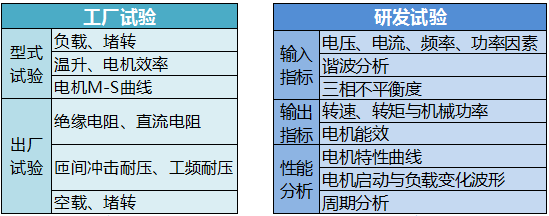

圖3 電機行業測試新需求

根據現代電機行業測試新需求的測試方法：

利用青智的8962A1功率分析儀，可對電機的輸入電參數進行高精度測量；

配合電機的轉速扭矩傳感器(推薦北京新宇航測控科技的傳感器),青智的8962A1功率分析儀可對電機的輸出機械特性參數進行測量，并求出其機械功率大小；

青智的8962A1功率分析儀還可提供矢量圖、諧波、周期分析等特色功能，全方位分析電機的性能特性。

下圖為現代電機行業測試框圖：

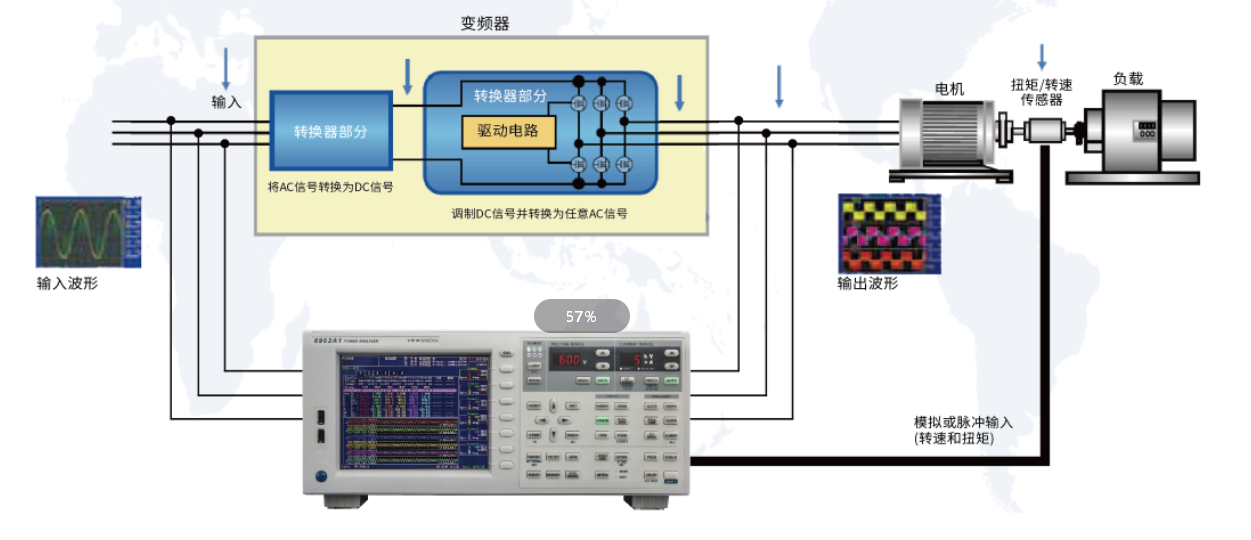

圖4 電機測試示意圖

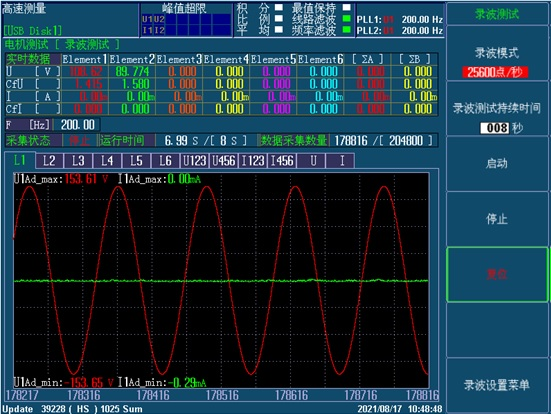

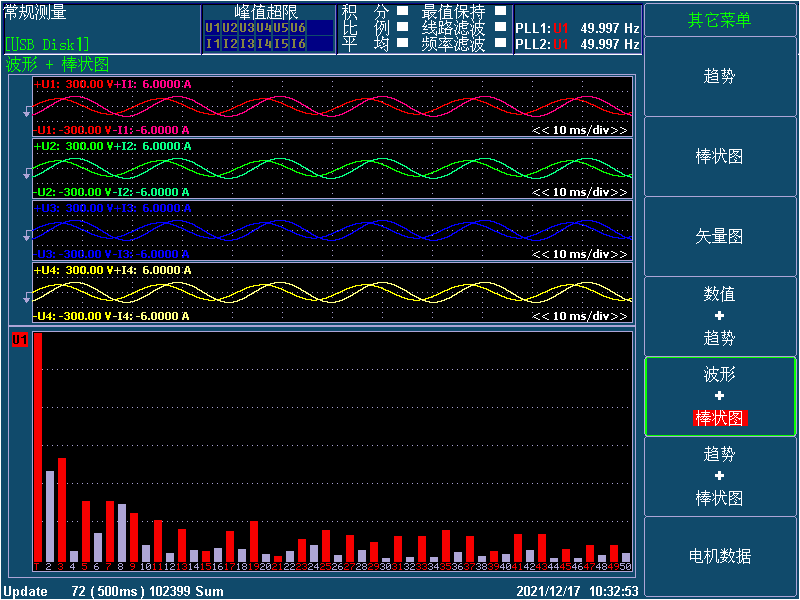

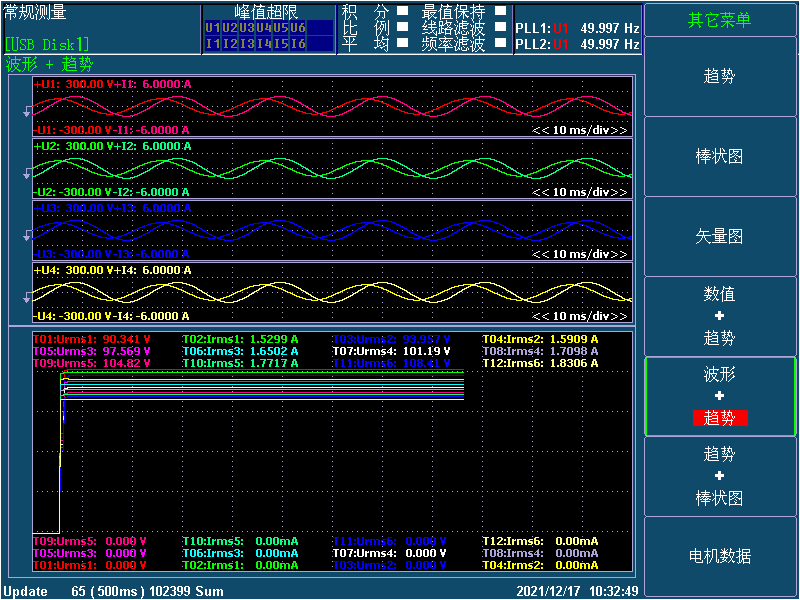

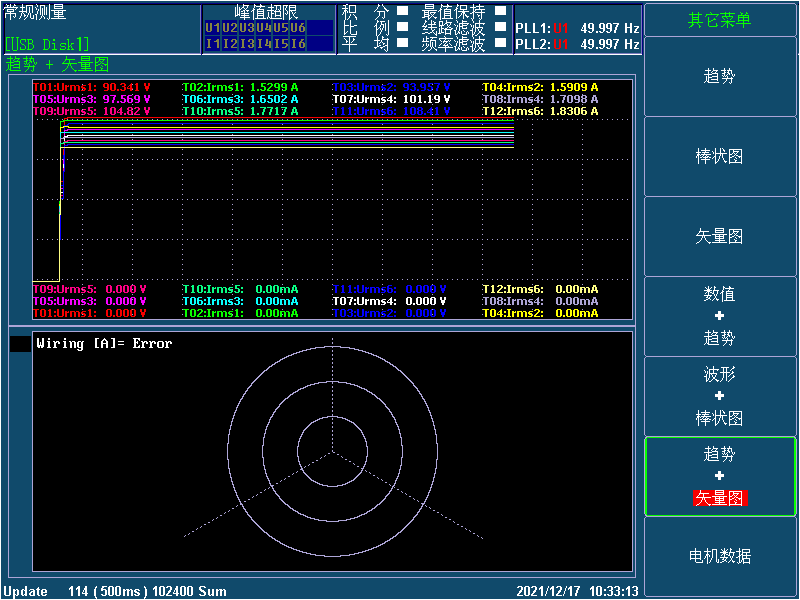

儀表顯示波形，矢量圖等

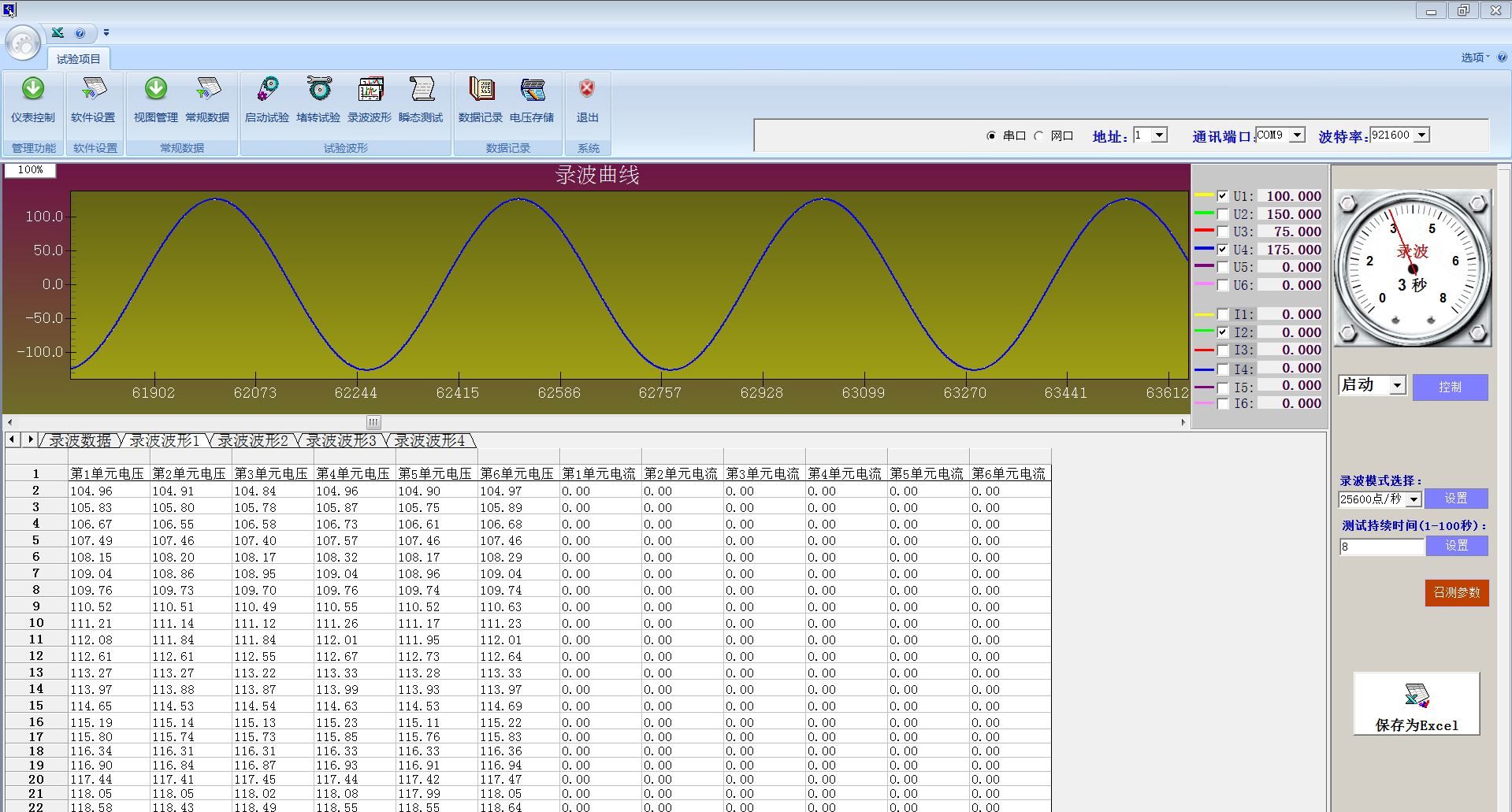

上位機錄波

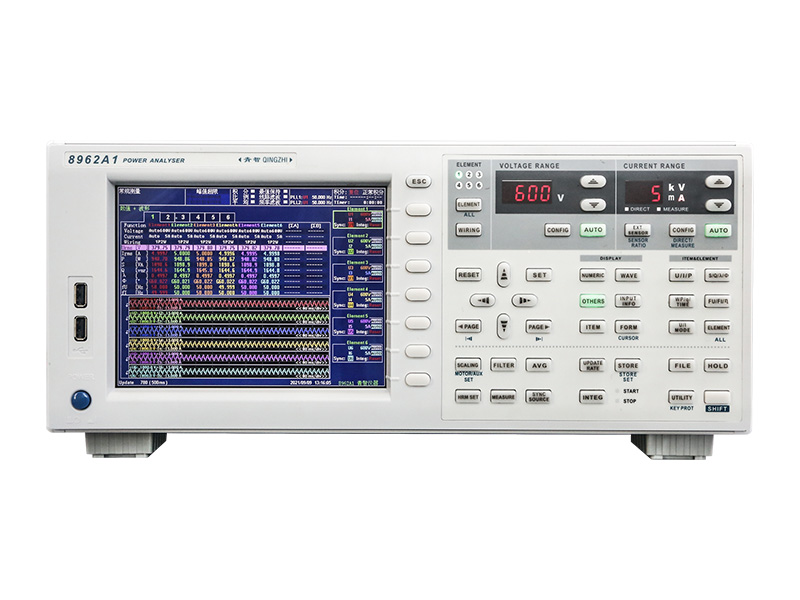

青智8962A1功率分析儀特色功能：

精度-在同類功率分析儀器中，青智的8962A1是精度達到0.1級的功率分析儀，它可以執行多達500次諧波分析（工頻的基波頻率）。

可靠-測量需要重復執行并需要追求準確性。8962A1穩定性極高，無論現在還是將來，都可以確保完成精準的測量。

靈活-8962A1不但擁有最多6通道（輸入和輸出），還可以增加轉速扭矩接口（選配），并且可以和電腦相連接，能在功率效率和諧波分析領域為客戶提供廣泛的測量解決方案。
